WPL系列卧式圆盘干燥机

概述
  圆盘干化工艺技术作为一种可靠、节能的污泥热干化技术，对解决“污泥围城”有重要意义。圆盘干燥机主体由一个圆筒形的外壳和一组中心贯穿的圆盘组成。圆盘组内部是中空的，热介质从这里流过，把热量通过圆盘间接传输给污泥。污泥在圆盘与外壳之间通过，接受圆盘传递的热，蒸发水分。盘片组垂直于中空轴，大迈干燥污泥的推进和搅拌是通过羽根来实现。污泥水分形成的水蒸气聚集在圆盘上方的穹顶里，被少量的载气风带出干燥机。

应用
  干燥机主要由夹套，单轴转子和传动装置组成。污泥通过夹套、空心轴和轴上焊接的空心盘片的热传到被间接加热干化。盘片对污泥没有切割，而是通过盘片边缘的推进搅拌器的作用，对污泥进行搅拌，不断更新干燥面，从而实现干燥的目的。
特点
◆ 干燥机圆筒体是夹套型构造，另外搅拌轴、圆盘内中空，有蒸汽流通，受热面积非常大，机体能更小型化，干燥效果好。
◆ 由于使用蒸汽间接加热，外壁又设夹套，没有大量携带空气带走热量，蒸汽利用率高。
◆ 蒸汽与污泥不接触，不溶性气体量少，可以入炉焚烧，二次污染小。
◆ 污泥经破碎和搅动后，成均匀颗粒状，利于进一步处置（焚烧、土地利用、建材等）。
◆ 转速低、转子与污泥间没有切向力，因此磨损小、维修量小、寿命长、电耗低，更适应国内污泥。

圆盘干燥机主要特点:
  圆盘式干燥机比双轴桨叶式污泥干燥机传热面积大，制作面积可达到400平方，所以圆盘干燥机比较适用于大型市政污泥干化处理。
1、传热圆盘表面光滑、不易结垢、不易磨损、传热性能好；
2、干燥机内叶片埋在物料中，传热面积被可充分利用；
3、旋转圆盘上都设有刮板，可以清理圆盘表面的物料；
4、干燥工程封闭操作，适宜湿气体有害、有异味的情况；
5、设备运行平稳，操作维护简单，运营成本低;
6、可以连续操作，也可间歇操作，根据客户需求设计；

7、传热介质可以是蒸汽、高温导热油。

圆盘干燥机适宜干燥的物料：

  该机使用于干燥后不易结块、粘附的滤饼状、颗粒状物料的干燥。典型干燥物料有：鱼粉、石墨、碳黑、聚乙烯粉末、饲料、酒糟、污泥、玉米坯芽等。

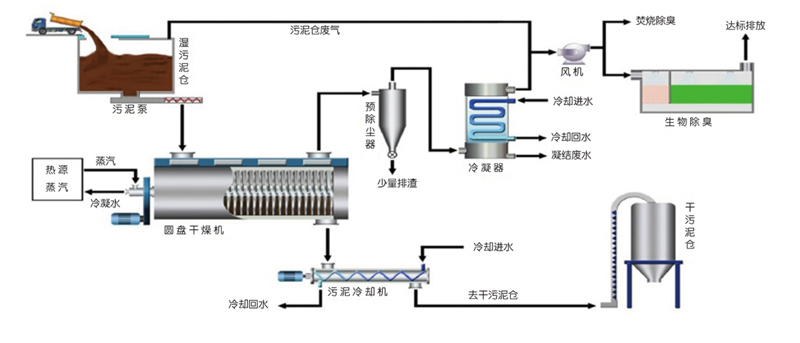

干化工艺流程

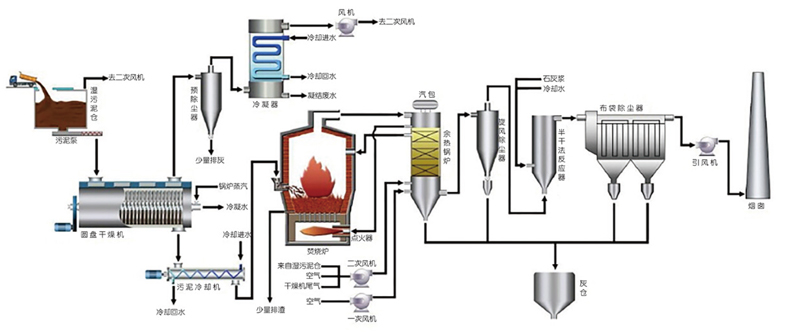

干化焚烧工艺流程

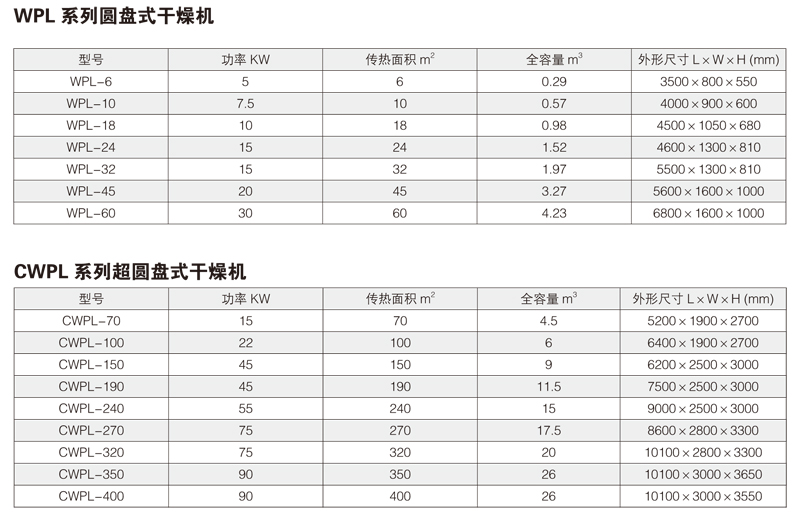

技术参数
