产品介绍

产品概述：

        SXG系列快速旋转闪蒸干燥机该机设计合理，结构紧凑，适用范围广，生产能力大，产品质量好，效率高节能，在一个设备内干燥、粉碎、筛分一次完成，消除环境污染。闪蒸干燥机具有原来的轴承感应冷却（水冷却），设计用油泵联接送油润滑、冷却轴承，密封装置性能优异，在主轴设计上采用半环式，电机利用调速电机，传递平稳、噪声小，使用寿命是同类产品的10倍。

工作原理：

        热空气由入口管以适宜喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、磨擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥，由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。

        闪蒸干燥机的工作原理较容易理解。我们可以将整个干燥过程分为4个阶段—破碎阶段、气固混合阶段、干燥阶段以及粒度分级阶段。

破碎阶段：破碎是整个闪蒸干燥过程的第一步也是较重要的一步。被干燥的物料状态主要是膏状、滤饼状。如没有破碎就不能进行闪蒸干燥，由此我们可以得到一个结论：黏性强的物料如直接使用闪蒸干燥机其干燥效果较差，需要适当加入添加剂避免物料结块。该过程中主要是搅拌片与高速旋转的气体配合完成粉碎。

气固混合阶段：经过粉碎后，物料在闪蒸干燥主塔内与加热介质充分的接触。其中，气固混合的好坏决定整个干燥速率的大小。为了提高气流速度，在闪蒸干燥机的底部设置倒锥结构装置。

干燥阶段：该过程是热空气蒸发物料水分的过程。未完成干燥的物料受到重力的作用下落，继续破碎与干燥；完成干燥的物料会向上运动，进行下一阶段。

粒度分级：在干燥主机的上部设置环形挡板，此被称为闪蒸干燥机分级器。当物料运动经过该分级器时变会受到离心力的作用，呈现不同旋转半径螺旋上升的趋势。粒径较小的物料从分级器的内孔排出；颗粒较大的物料被留在干燥室内继续粉碎，待达到标准粒度从内孔排出。

设备特点：

◆多种加料装置供选择，加料连续稳定，过程中间不会产生架桥现象。

◆干燥机底部设置特殊的冷却装置，避免了物料在底部高温区产生变质现象。

◆特殊的气压密封装置和轴承冷却装置，有效延长传动部分的使用寿命。

◆特殊的分风装置，降低了设备阻力，并有效提供了干燥器的处理风量。

◆干燥室装有分级环及旋流片，物料细度和终水份可调（如碳酸钙终水份可调节器至≤0.1%）。

◆相对其它干燥方法而言，可有效增加物料比重。

◆干燥室内周向气速高，物料停留时间短，有效防止物料粘壁及热敏性物料变质现象，达到高效、快速、小设备、大生产。

◆干燥速度快。1-10秒就可以完成干燥机。

◆物料停留时间可调节。可在1-500s之间调节，适用于热敏性物料的干燥。

◆多种加料装置供选择，加料连续稳定，不会产生架桥现象。

◆干燥室内周向气速高，物料停留时间短，有效防止物料粘壁及热敏性物料变质。

◆干燥室装有分级环及旋流片，物料细度和终水分可调可控。

◆干燥强度高。例如：干燥淀粉时，进口温度140摄氏度，出口温度65摄氏度时，体积传热系数高达68540KJ/（㎥·℃）。

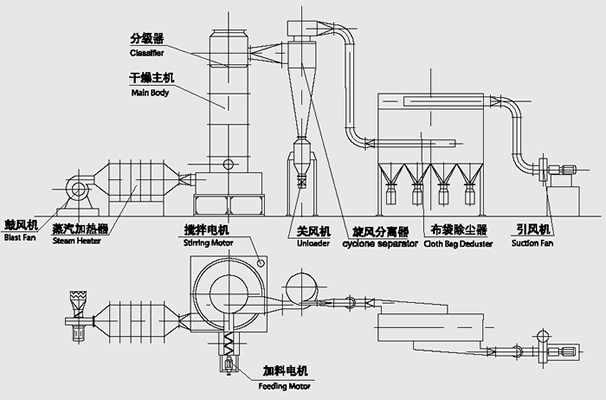

结构示意图：

应用范围：

可以广泛运用硬盐、无机类、有机物、陶瓷、染料类、食品类等领域。类别物料名称

1.有机物乙酰胍胺、月桂酸钡、月桂酸镉、苯并胍胺、苯甲酸、硬脂酸钙、醋酸纤维素、醋酸铅、二j醋酸乙烯酯、聚氯乙烯、草酸钠、炭黑、拒水粉、玫瑰精、溴氨酸、DsD酸、J酸

2.无机物氢氧化铝、磷酸铅、磷酸铝、磷酸锌、硅酸铝、硅胶、碳酸钡、碳酸钙、碳酸锰、碳酸镍、碳盈扮、硫酸铜、硫酸铅、硫酸锰、硫酸钡、硫代硫酸钠、三盐基硫酸铅、石灰、三氧化锑、五氧帆二氧化锰、氧化锰、氧化铁、二硫化铁、多钒酸铵、铅酸铋、硼砂、硼酸、白垩、冰晶石、合成d黄钾铁矾、硝酸钾、卤化银、锑酸钠、氟硅酸钠、沸石、钛白粉

3.医药氨基比林、4-氨基苯甲酸、4-氨基苯甲酯、铅酸铋、氯霉素中间体

4.农药阿特拉津、波尔多液、灭菌丹、三苯醋酸锡

5.陶瓷氧化铝、黏土、高岭土、二氧化硅、硅酸锫

6.食品血粉、糠、酒糟、乳糖、大豆蛋白、淀粉、小麦淀粉、麦麸、葡萄糖、玉米油渣、小豆沙泥

7.废料生物泥浆、铁锰渣、含锰残渣、糠醛渣

8.颜料及染料葸醌、氨基蒽醌、H酸、T酸、单偶氟染料、二偶氮染料、三偶氮染料、荧光黄S.靛颜榈、铬酸锌、铬酸铅、锌钡白、硝基染料、亚硝基染料、氧化铁红、铬酸锶、二氧化铋黄、硫化锌、活性艳红X-3B、酸性媒介黑T、活性艳蓝KN-R、酞菁蓝、酞菁绿、铜酞菁、柠•红、阳离子艳蓝RL

9、 染料类：蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌，各种偶氮染料中间体。

10、 食品类：大豆蛋白、胶凝淀粉、酒糟、小麦糖、小麦淀粉。

11、无机类:硼酸、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑，各种金属氢氧化物，各种重金属盐、合成冰晶石等

12、有机物:阿特拉津（农药杀虫剂）、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等。

13、陶瓷类：高岭土、二氧化硅、粘土。

技术参数：

型号项目	筒体直径mm	主机尺寸mm	主机功率kw	处理风量	蒸发水量kg/h	占用面积m2
SXG-2	200	300×2800	0.75～2.2	300～800	10～20	3500×2500
SXG-3	300	400×3300	3～4	600～1500	20～50	3800×2700
SXG-4	400	500×3500	4～7.5	1250～2500	25～70	4000×3000
SXG-5	500	600×4000	5.5～11	1500～4000	30～100	4200×3200
SXG-6	600	700×4200	7.5～18.5	2500～5000	40～200	4250×3250
SXG-8	800	900×4600	11～18.5	3000～8000	60～300	4500×3500
SXG-10	1000	1100×5000	15～30	5000～12500	100～480	4750×3750
SXG-12	1200	1300×5200	15～37	10000～20000	150～745	5000×4000
SXG-14	1400	1500×5400	30～55	14000～27000	200～960	5250×4250
SXG-16	1600	1700×6000	45～75	18700～36000	250～7303	5500×4500

注：

1.水分蒸发量是以进风温度为180摄氏度，出风温度为80摄氏度每小时蒸发的水份；

2.除以上型号外可为用户作特殊设计；

3以上装机容量为标准配套，根据物料不同功率的配套可明显减少。 处理物料及特点（以6型闪蒸为基准）。

处理物料及特点（以6型闪蒸为基准）

物料名称	硬脂酸	氢氧化铝	碳酸锌	杀虫单	TMTD	DSD酸	氧化铁红	二氧化锑	氯化亚铜	白太黑
进风温度oC	150	180	150	120	140	150	200	180	200	280
初含湿量%	80	55	80	30	65	60	60	45	30	85
终含湿量%	0.5	1.5	1.0	1.0	0.5	0.5	0.5	1.0	3.0	5.0
实际干燥能力kg/h	140-160	250-280	130-170	80-110	80-120	80-120	300-350	280-320	290-310	250-300

物料名称	促进剂	油溶墨	代酸锰锌	酞青兰	柠檬酸钙	超细碳酸钙	泥浆处理剂	二氧异氰尿酸钠	三氧异氰尿酸钠
进风温度oC	150	150	120	150	140	160	200	180	150
初含湿量%	60	45	30	55	40	70	75	25	30
终含湿量%	0.5	2.0	1.0	1.0	1.0	1.5	5.0	0.2-2	1.0
实际干燥能力kg/h	80-110	350-380	120-150	160-180	300-350	430-470	290-310	80-120	90-150
